微机控制型通信电源屏
- 品牌： 华自
- 型号： HZ-GZTW-2
使用范围
微机控制型通信电源屏HZ-GZTW-2是专为不同容量用户设计的通信电源。系统配置由监控模块、通信电源模块、交直流监测模块、绝缘监测模块、电池巡检模块、开关量监测模块、配电单元、蓄电池、柜体组成，具有操作简单、智能管理、节能等特点。
适用于通信、电力、交通、军事、医疗、厂矿、及消防等领域及用户终端，可作为通信设备、微波通信设备、电力载波机的操作和控制电源。
系统特点
1) 两路交流输入自动切换，确保系统正常运行；
2) 输入电压范围宽，电网适应性强；3) 采用HZ-JK02T监控，液晶显示屏，中文菜单，界面友好丰富，按键操作简单方便；
4) 具有周全的系统设置、运行信息查询及各项告警等功能；
5) 智能化的蓄电池充放电管理、可靠的温度补偿功能；
6) 整流模块采用带电热插拔，日常维护方便快捷；
7) 高精度动态均流，可自主、主控或受控运行；
8) 可扩展蓄电池检测2组110节、绝缘检测240路、开关量检测160路；可兼容逆变电源模块、直流变换模块；
9) 系统采用多级密码权限管理，限制未受权人员的操作，确保系统安全可靠运行 ；
10) 内置RS232、RS485两种通讯接口，可通过后台监控和运程监控对系统实施“遥测、遥控、遥信、遥调”四 遥功能，实现无人值守；
11) 支持RTU、CDT、MODBUS三种通讯规约。
使用环境
1) 海拔高度: 不超过2000m ；
2) 环境温度: -10℃~+40℃；
3) 相对湿度: ≤90％(25℃) ；
4) 地震烈度: 不超过8度；
5) 设备限在室内工作，且通风良好；
6) 室内应无腐蚀金属和破坏绝缘的有害气体；
7) 安装垂直倾斜度: 不超过5°；
8 微控制器抗噪声: 1000V 1μs脉冲1分钟；
9) 无强电磁场干扰与剧烈振动。
技术参数
项目
参数指标
额定输入电压
380VAC±20% 220VAC±20%
额定输出电压
48VDC、24VDC
额定输出电流
20A、30A、40A、50A、60A、70A、80A、90A、100A、120A、130A、
150A、 180A、200A、260A、300A
......
蓄电池容量
38Ah、65Ah、100Ah、 150Ah、200Ah、300Ah 500Ah、600Ah、800Ah、
1000Ah、1500Ah、2000Ah ......
稳压精度
≤±0.5%
稳流精度
≤±0.5%
纹波系数
≤±0.1%
电网频率
50Hz±10%
功率因素
≥0.95%(满负荷输出)
绝缘强度
＞10MΩ、2kVAC一分钟无闪络，无击穿
工作方式
连续长期运行
冷却方式
智能温控型风冷、高效自然冷却
可闻噪音
≤50dB

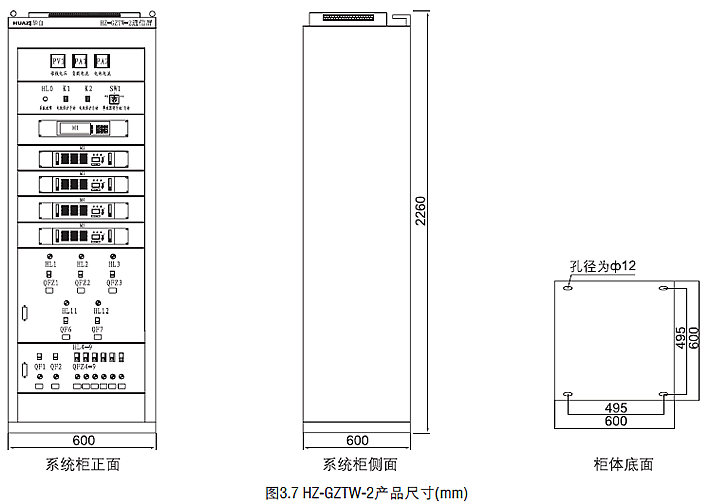

外观尺寸图
